主页 > JZO振动电机 > JZO振动电机
  • JZO振动电机

  • 产品系列:JZO
  • 产品类别:JZO振动电机
  • 产品简介:JZO系列振动电机产品概述: JZO 振动电机是动力源与振动源结合为一体的节能型激振源,JZO振动电机是在转子轴两端各安装一组(两片)可调...
  •   JZO振动电机的概述:
      JZO振动电机是动力源与振动源结合为一体的激振源,卧式振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。JZO振动电机具有激振力利用率高、能耗小、噪音低、寿命长,激振力可以无级调节,使用方便等优点,JZO振动电机可以应用于一般振动机械,如:振动破碎机、振动筛分机、振动打包机、振动落砂机、振动造型机、振动打桩机、振动提升机、振动充填机、料仓的振动破拱防闭塞装置等等。广泛的应用在水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门。振动电机除了可以应用与一般振动机械外,还可以组合多种振动形式。如:平旋型,涡旋型,摇动振动型,组合直线型,组合长椭圆型,复合双频型,复合双幅型等。由这些振动形式可以产一些过去所没有的新型振动机械。

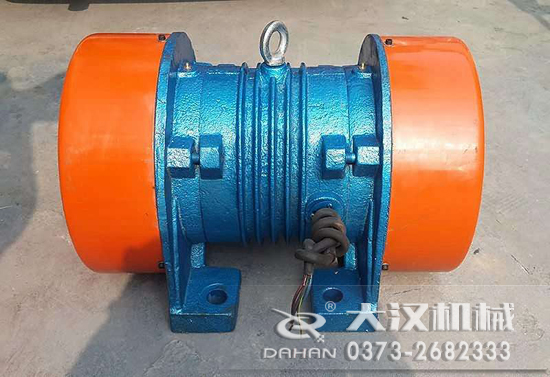

    jzo振动电机

      JZO振动电机的特点:
      ①激振力与出力配合适当;激振力大;机体强度大;噪音低。
      ②可按照不同的用途选择振动频率和振幅。
      ③全封闭结构,可在任何无防爆要求的粉尘条件下工作。

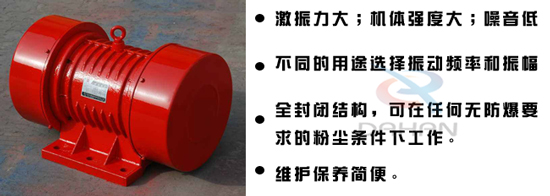

    jzo振动电机


      ④可根据振动电机的安装方式改变激振力的方向。
      ⑤只须调整偏心块的夹角,就可无级调整激振力。
      ⑥维护保养简便。
      ⑦规格齐全,能满足各类振动机械的工作需要。

      JZO振动电机工作原理:
      振动电机学名是振动源三相异步电动机,是利用安装在转子轴两端各一组的可调偏心块高速旋转产生的离心力得到激振力,激振力可以无级调节;既将动力源与振动源合为一体的电动旋转式激振器。

    JZO振动电机工作原理


      JZO振动电机应用范围:
      JZO振动电机的激振力高、能耗小、噪音低、寿命长,广泛应用于直线振动筛、振动输送机、振动给料斗、振动给料机,振动落砂机、振动破碎机、振动烘干机、振动冷却机、料仓振动防闭塞装置等各种振动机械,是水电建设、火力发电、建筑、建材、化工、采矿、煤炭、冶金、轻工等工业部门的理想设备。

    JZO振动电机适用范围


      JZO振动电机技术参数表:

    振动电机型号 激振力
    (KN)
    额定功率
    (kw)
    额定电流
    (A)
    振频
    (r/min)
    重量
    (Kg)
    JZO-0.7-2 0.7 0.075 0.23 3000 15
    JZO-1.5-2 1.5 0.15 0.47 18
    JZO-2.5-2 2.5 0.25 0.79 21
    JZO-5-2 5 0.4 1.24 34
    JZO-8-2 8 0.75 2.03 50
    JZO-16-2 16 1.5 4.74 95
    JZO-30-2 30 3 9.5 135
    JZO-1.2-4 1.2 0.08 0.248 1500 15
    JZO-2.5-4 2.5 0.1 0.32 25
    JZO-5-4 5 0.2 0.6 40
    JZO-8-4 8 0.4 1.24 53
    JZO-16-4 16 0.75 2.3 98
    JZO-32-4 32 1.5 4.74 170
    JZO-50-4 50 2.2 6.96 228
    JZO-75-4 75 3.7 11.4 313
    JZO-100-4 100

    5.5

    17.4 340
    JZO-5-6 5 0.4 1.24 1000 42
    JZO-10-6 10 0.75 2.3 70
    JZO-18-6 18 1.1 3.4 115
    JZO-20-6 20 1.5 4.6 120
    JZO-30-6 30 2.2 6.43 180
    JZO-40-6 40 3 9.2 200
    JZO-50-6 50 3.7 11.4 262
    JZO-75-6 75 5.5 17.4 420
    JZO-100-6 100 7.5 23.74 450
    JZO-120-6 120 9 26 480

      JZO振动电机外形尺寸图解:

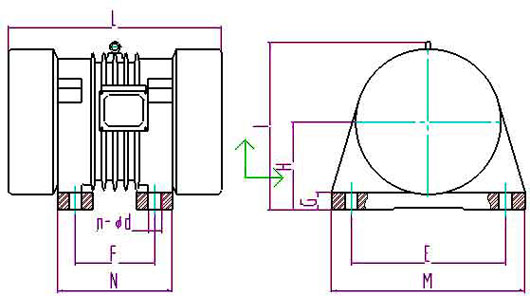

    JZO振动电机外形图


    型号 安装尺寸(mm)
    F E G H I L M N n φd
    JZO-0.7-2 152 116 22 63 160 220 175 140 4 8
    JZO-1.5-2 180 126 22 75 178 280 214 150 4 12
    JZO-2.5-2 180 140 28 80 178 290 214 168 4 12
    JZO-5-2 220 176 35

    90

    216 330 270 210 4 14
    JZO-8-2 236 180 25 170 275 415 292 249 4 18
    JZO-16-2 270 224 30 190 350 530 330 298 4 20
    JZO-30-2 310 220 30 160 350 540 380 280 4 30
    JZO-1.2-4 152 116 22 63 160 260 170 140 4 8
    JZO-2.5-4 180 140 28 80 176 290 214 168 4 12
    JZO-5-4 220 176 35 90 216 365 300 208 4 14
    JZO-8-4 236 180 25 170 275 415 292 250 4 18
    JZO-16-4 270 224 30 190 350 530 330 298 4 20
    JZO-32-4 350 180 30 160 350 510 430 280 4 30
    JZO-50-4 390 195 30 220 473 610 480 311 4 34
    JZO-75-4 440 260 35 255 533 700 520 384 4 34
    JZO-100-4 440 260 45 260 550 700 520 410 4 37
    JZO-5-6 220 176 20 120 240 360 270 249 4 14
    JZO-10-6 236 180 25 170 289 470 292 250 4 18
    JZO-18-6 270 224 25 190 320 530 320 270 4 20
    JZO-20-6 270 224 35 175 360 530 345 310 4 20
    JZO-30-6 350 180 33 190 400 510 430 350 4 30
    JZO-40-6 350 180 33 190 400 535 430 350 4 30
    JZO-50-6 390 195 30 225 473 610 480 311 4 34
    JZO-75-6 440 260 35 255 533 700 520 384 4 34
    JZO-100-6 440 260 40 260 605 700 620 430 4 37
    JZO-120-6 440 280 45 260 550 750 520 430 4 37

      JZO振动电机使用条件:

    环境温度:<40℃ 海拔高度:<1000m
    电源电压:380V 电源频率:50HZ
    接法:Y/△ 绝缘等级:B级
    工作方式:S1 防护等级:IP55

      在安装使用该系列振动电机前,请仔细阅读JZO振动电机说明书,以免造成对振动电机的损坏
      如果用户在电机的外形设计及应用上有特殊的要求,请与本公司的专业人员或者工程师研讨。本公司除绝对保证我们产品的质量及功效外,愿协助我们的客户解决一切有关振动电机应用上的特殊条件的问题。
