振动电机选型指南：工作原理、参数计算与应用实例详解

振动电机是一种将动力源与振动源合二为一的特种电机，凭借激振力利用率高、能耗低、噪音小、激振力可无级调节等优势，振动电机被广泛应用于矿山、冶金、煤炭、建材、化工、粮食加工等行业的各类振动设备中，与依赖共振原理的电磁式激振器不同，振动电机属于强阻型振动，振幅稳定可靠，且可通过调节偏心块夹角在运行状态下无级调整激振力大小，灵活适应不同工况需求。

振动电机的工作原理

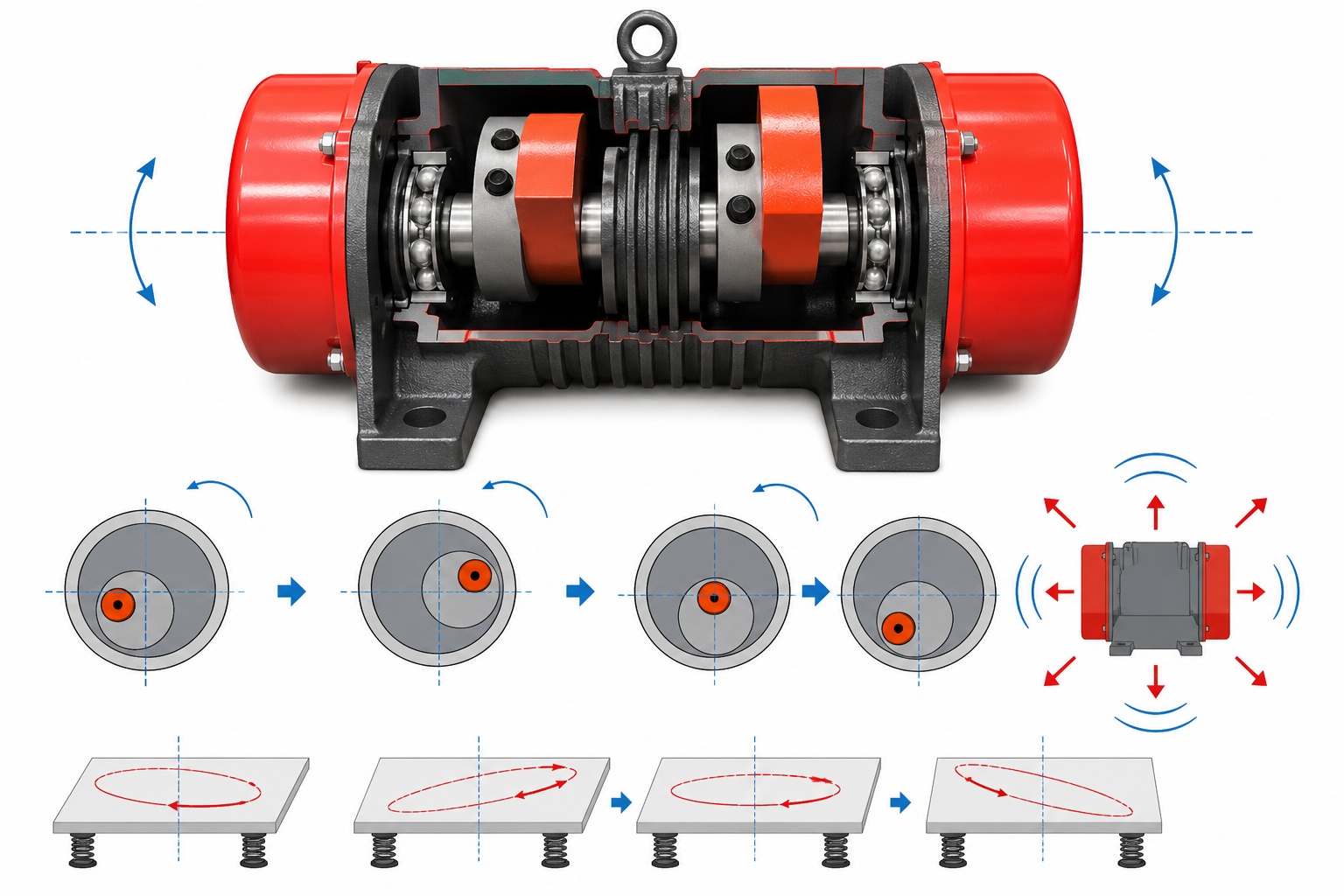

振动电机是动力源与振动源结合为一体的激振源，在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。简单说，就是利用转子的不平衡来产生振动。

激振力公式
Fm = mrω²

m：偏心块质量

r：偏心块质心到回转轴的距离（偏心距）

ω：电机旋转角频率（ω=2πn/60，n为振次）

根据振动目的选择不同极数的电机

电机极数	同步转速 (50Hz)	实际转速 (约)	典型双振幅	核心特点与适用场景
2极	3000 r/min	2870 r/min	2-4 mm	振动频率高，对细小、轻质或易结拱的物料作用明显，能有效破坏物料间的粘附力。
4极	1500 r/min	1460 r/min	4-6 mm	兼顾了频率和振幅，是工业上最通用、应用最广的选择，适用于大多数常规的筛分和给料场景。
6极	1000 r/min	980 r/min	6-12 mm	激振力大，振动力强，更适合推动较重、较大的物料，实现长距离输送或高效分级

根据设备类型确定振动电机数量

设备类型	电机数量	振动轨迹	核心要点
直线振动筛、输送机	2台（反向同步）	直线	激振力在电机轴线方向抵消，垂直方向叠加
圆振筛、旋振筛	1台	圆形	电机安装于设备质心
振动平台（普通）	1~2台	上下振动	用于振实、紧实
振动平台（三维）	4、6、8台（偶数）	三维复合	避免超过8台，防止共振失谐
三电机组合振动筛	3台	直线/圆/椭圆可切换	灵活适应多种物料筛分需求

确认使用环境和特殊要求

选型时除了计算激振力和确定电机数量，还必须充分考虑设备实际使用环境。忽视环境因素可能导致电机过热、绝缘老化甚至安全事故。

海拔高度要求：振动电机的散热性能高度依赖空气密度，行业通用设计基准为海拔1000米及以下、环境温度不高于40℃的标准工况。当现场海拔超过1000米，空气稀薄会直接降低电机散热冷却效果，必须降容使用。

环境温度要求：环境温度是影响振动电机绕组绝缘寿命、轴承润滑性能的核心因素。常规振动电机标准适用温度区间为-15℃～+40℃，部分定制型号可拓展至-20℃～+40℃。高温工况下，环境温度超出40℃时需降低电机额定功率运行。

粉尘潮湿环境：振动电机多用于矿山、建材、粮食加工等多粉尘、高潮湿工况，设备防护等级是稳定运行的关键。常规机型采用全封闭结构，可满足普通粉尘、潮湿无防爆场景的使用需求。

防爆要求：防爆选型是易燃易爆场景下振动电机选用的重中之重。在煤矿、石油化工、面粉加工、喷涂、制药等场所，存在T1～T4组可燃性气体、蒸气及爆炸性粉尘混合物，必须配套专用防爆振动电机，严禁使用普通机型。

定制特殊要求：针对不同行业、不同出口地区的差异化工况，振动电机可支持多项非标定制，适配各类特殊使用需求，可定制220V、660V等特殊电压，50Hz、60Hz不同频率，满足国内外供电标准。

振动电机客户案例

我厂结合不同行业、不同物料、不同环境下可以为客户提供不同的振动电机方案，能够结合您的现场情况以及使用需求为您制作合适的振动机型。

河南豫西大型铁矿：主营铁矿石开采与分选，年产矿石数百万吨。矿区海拔约2000米，直线振动筛和振动给料机长期在高粉尘、重载条件下运行。此前使用的普通振动电机因高原散热不良，每周过热跳闸2-3次；密封性能差导致粉尘侵入轴承，每月烧毁1-2台电机，选用两台激振力75kN电机配套直线筛，优化电磁设计与专用散热结构后，在2000米海拔实现不降容连续运行。

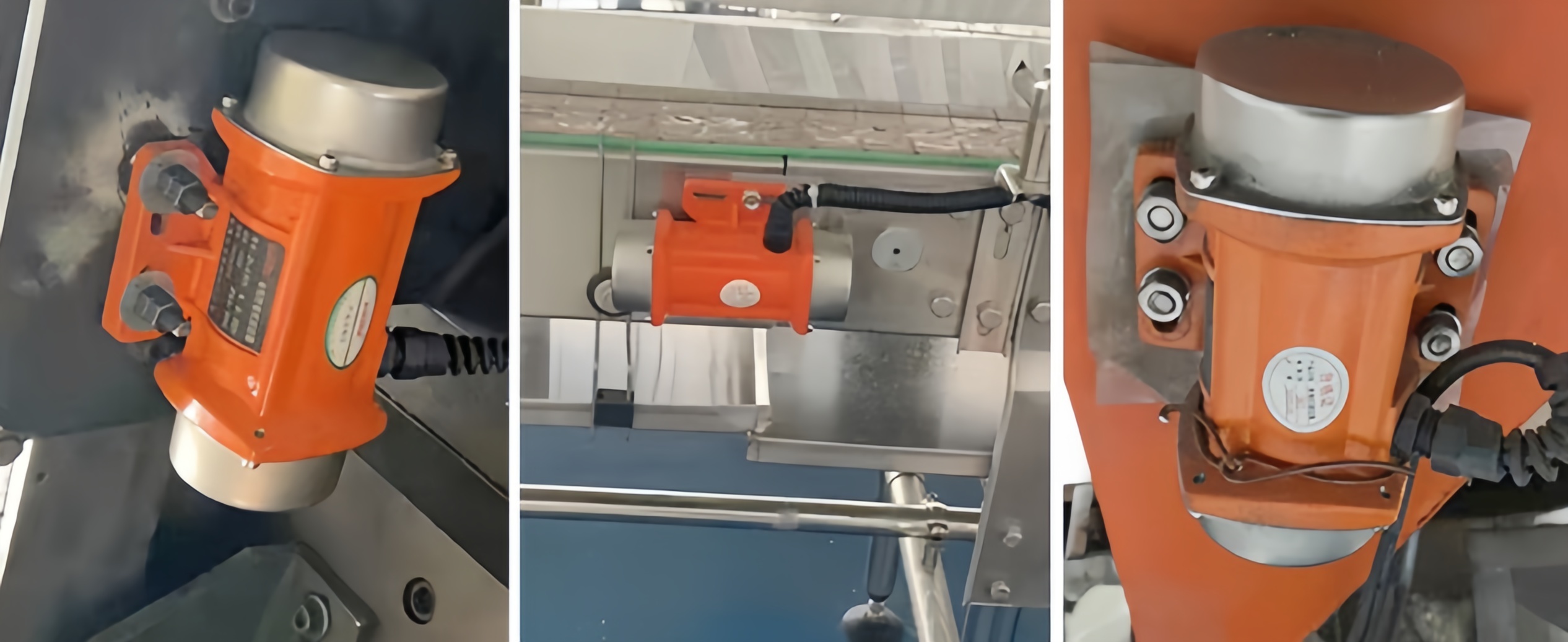

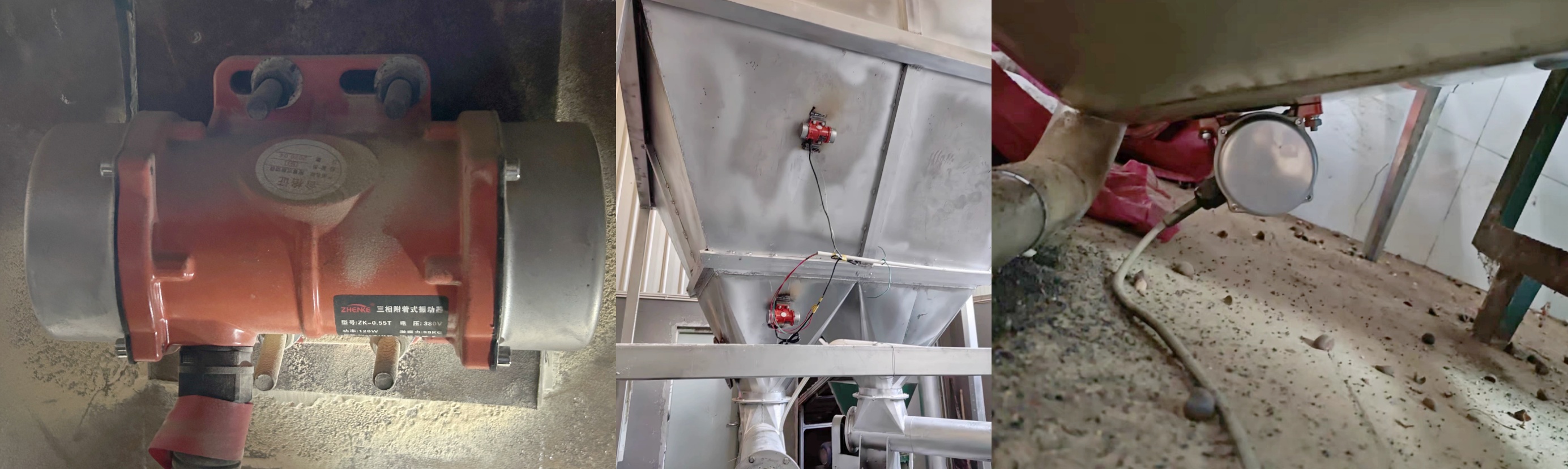

山东建材厂：主营水泥、粉煤灰等粉体物料储运，料仓频繁出现物料起拱、堵塞现象，严重影响出料效率，需人工频繁敲击仓壁。该厂选用ZFB系列仓壁振动器激振力5kN，安装于料仓锥体高度1/4处。振动电机高速旋转产生周期性高频振动，一方面使物料与仓壁脱离接触，消除摩擦阻力，另一方面使物料受交变速度和加速度作用，处于不稳定状态从而顺利排出。

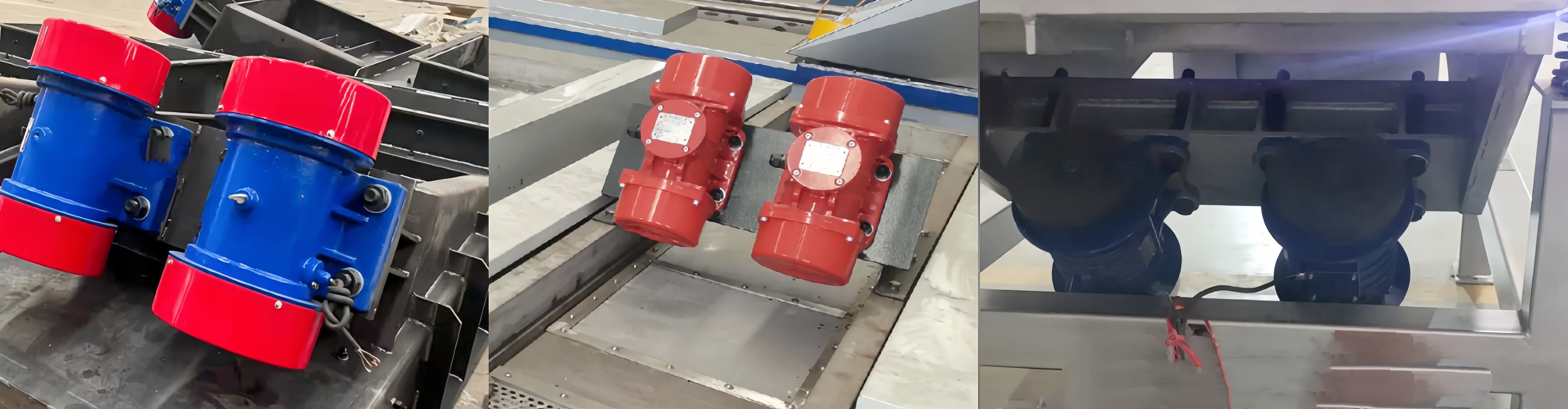

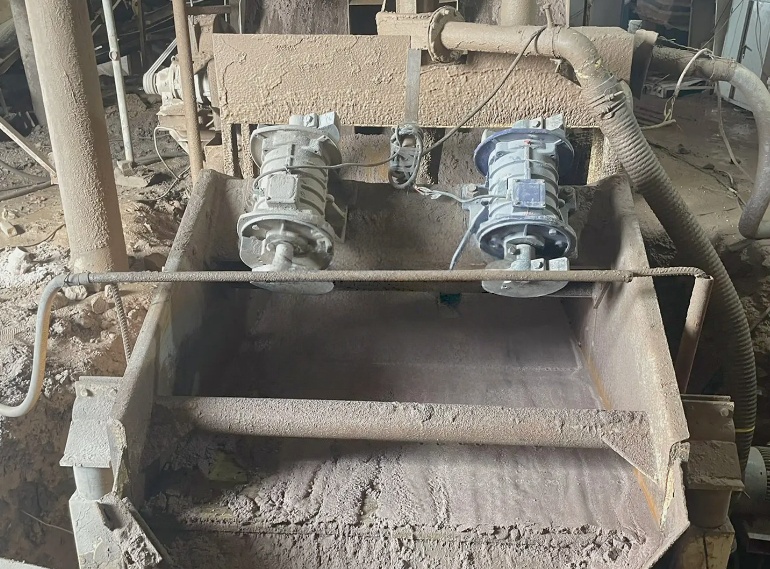

河北矿山选煤厂：采用直线振动筛进行煤炭分级，原配两台普通振动电机4极，激振力30kN/台。运行中激振力输出不稳定，物料在筛面上运动缓慢，筛分效率不足75%，且电机轴承寿命仅4-6个月。改造后更换为两台6极，单台激振力30kN，转速980转/分的振动电机，两台反向同步旋转产生直线振动，激振角使物料跳跃式前进。低频高幅振动适合大块原煤筛分，振幅达6-12mm，筛分效率提升至90%。

河南郑州振动平台厂家：为客户定制大型三维振动平台用于混凝土预制件振实成型。平台承载总重约2500kg。按行业选型经验，振动平台总激振力应为总重的1.5-2.5倍，故需总激振力约40-60kN。该平台配置4台YZO-20-6振动电机6极，单台激振力20kN，总激振力80kN，偶数对称安装，多台电机组合产生上下、左右、螺旋三维复合振动。
